1. Zaznamenáva celkovú spotrebu vody pretekajúcej vodovodným potrubím. Nedá sa použiť na dávkovanie odpadových vôd alebo korozívnych kvapalín.
2. Tento vodomer má odnímateľnú konštrukciu: vodomer nie je potrebné odstraňovať z potrubia a pohyb možno vytiahnuť na opravu alebo výmenu.
3. Merací mechanizmus má dobrú univerzálnosť, čo znižuje potrebu náhradných dielov. Vyznačuje sa tiež nízkou tlakovou stratou a dlhou životnosťou.
4. Môže byť vyhradený pre magnetické alebo nemagnetické signalizačné ukazovatele. Rôzne zariadenia na diaľkový prenos môžu byť nakonfigurované podľa rôznych potrieb na realizáciu funkcie vzdialeného odčítania merača.
DN400-600 Horizontálny odnímateľný vodomer
- Technické parametre
- O nás
- Kontaktujte nás
Vonkajšie rozmery a hmotnosť
| Model | Kaliber | Dlhé | Vysoký | Vysoký | Spôsob pripojenia | Hmotnosť | ||
| mm | Vonkajší priemer príruby | Priemer stredového kruhu otvoru pre skrutku | Počet spojovacích skrutiek | kg | ||||
| LXLC(Y)-50/50F | 50 | 200 | 256/245 (F) | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)-65/65F | 65 | 200 | 266/255 (F) | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)-80/80F | 80 | 225 | 276/265 (F) | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)-100/100F | 100 | 250 | 286/275 (F) | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)-125/125F | 125 | 250 | 301/290 (F) | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)-150/150F | 150 | 300 | 345/335 (F) | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)-200/200F | 200 | 350 | 373/365 (F) | 500 | 340 | 295 | 8xM20 | 41.0 |
| LXLC(Y)-250/250F | 250 | 450 | 493/485 (F) | 710 | 395 | 350 | 12xM20 | 83.0 |
| LXLC(Y)-300/300F | 300 | 500 | 516/505 (F) | 730 | 445 | 400 | 12xM20 | 99.0 |
| LXLC(Y)-400/400F | 400 | 600 | 631/620 (F) | 830 | 565 | 515 | 16xM24 | 163.0 |
| LXLC(Y)-500/500F | 500 | 800 | 739/730 (F) | 930 | 670 | 620 | 20xM24 | 270.0 |
| LXLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
Poznámka:
1) Prírubové spojenie musí byť v súlade so špecifikáciami GB/T172416-2008/XG-2011 Rozmery integrálnej liatinovej príruby PN10 a špeciálne špecifikácie musia byť navrhnuté pri objednávke.
2) Výška G rozmeru je potrebná pre demontáž strojčeka. Vonkajšie rozmery a hmotnosť sú len orientačné a rozhodujúci je skutočný produkt.

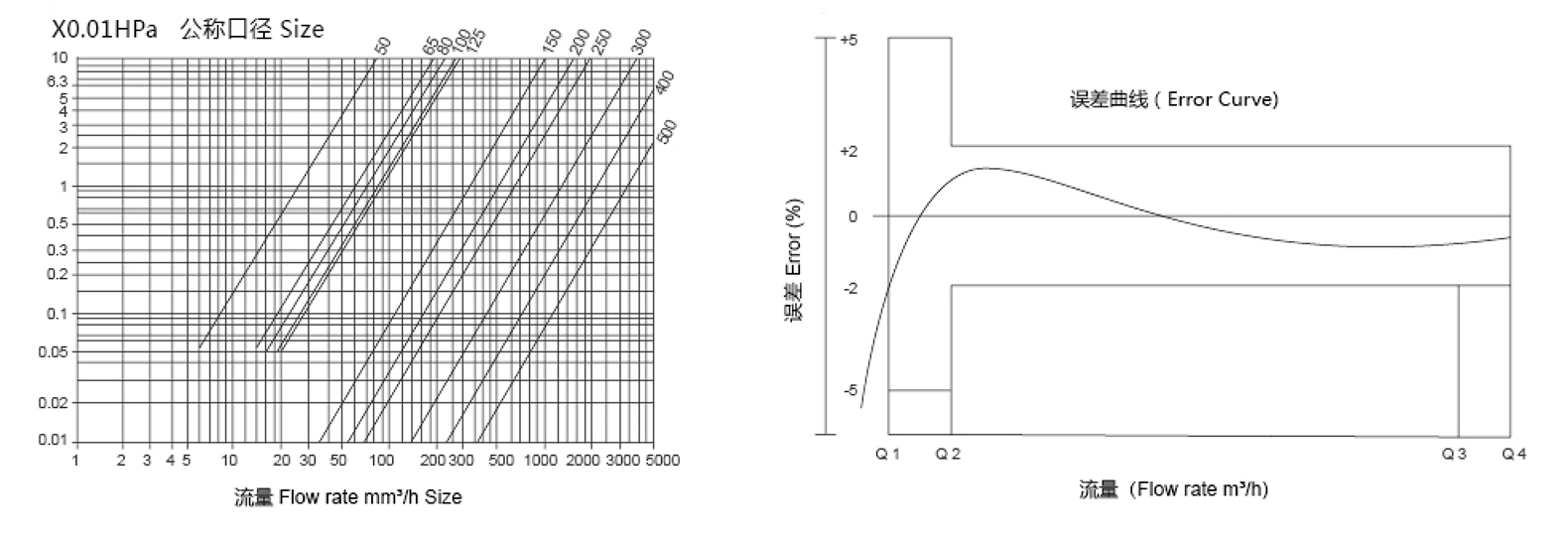

Krivka tlakovej straty / Krivka chyby výkonu
Technické ukazovatele
1. Parametre prietoku
| Kaliber | Q 3 /Q 1 | Prietok preťaženia | Bežná premávka | Hraničný tok | Minimálny prietok | Minimálne čítanie | Maximálne čítanie |
| m³/h | L/h | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99 999999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 |
| 16000.0 | 10000.0 | ||
| 80 | 1000 | 20000.0 | 12500.0 | ||||
| 50 |
| 32000.0 | 20000.0 | ||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
Maximálna povolená chyba:
a) Maximálna povolená chyba v dolnej zóne (QisQ
2. Parametre
| Obsah projektu | parameter |
| Teplotné hodnotenie | T30/90 |
| Hodnotenie tlaku | MAP16 |
| Úroveň citlivosti prietokového poľa | U0/D0 |
| Úroveň tlakovej straty | △pl6 |
| Trieda presnosti | úroveň 2 |
Poznámka: The temperature level of LXLC (Y)/R-50~200 is T30/90.
Schéma diaľkového prenosu
O Ningbo Water Cube Instrument Technology Co., Ltd.
Ningbo Water Cube Instrument Technology Co., Ltd. je Čína DN400-600 Horizontálny odnímateľný vodomer Výrobcovia a Veľkoobchod DN400-600 Horizontálny odnímateľný vodomer Dodávatelia špecializujúci sa na výrobu vodomerov s veľkým priemerom a pohybov vodomerov, vrátane návrhu a vývoja produktov, výroby foriem, spracovania vstrekovaním, montáže a overovania. Priemyselný reťazec je kompletný a dlhodobo spolupracujeme s mnohými domácimi podnikmi. Podnikový cieľ: kvalita na prvom mieste, povesť na prvom mieste. Srdečne vítame kolegov z odvetvia na návštevu a poskytnutie rád.
-
Priemyselný štandard
-
9+ rokov skúseností v odbore
-
Vyvážané do mnohých krajín
-
Zákaznícky servis 7*24 hodín
Obľúbené odporúčania
Najnovšie správy
Priamy záver o vodomere WPH s horizontálnym špirálovým krídlom The WPH vodomer so špirálovým krídlom poskytuje vysoko presné meranie prietoku a spoľa...
Horizontálne špirálové krídlové vodomery novej generácie WPH prinášajú revolúciu do presného monitorovania prietoku vody
30-Apr-2026
Vodomer na zavlažovanie WI: Hlavná funkcia a okamžitá hodnota Závlahový vodomer WI je presné zariadenie určené na meranie prietoku vody v závlahových systémoch, zai...
Sprievodca vodomerom na zavlažovanie WI: Pracovné princípy, typy a aplikácie inteligentného poľnohospodárstva
23-Apr-2026 Čo je vodomer WPH s horizontálnym špirálovým krídlom? The WPH vodomer so špirálovým krídlom je vysoko presné zariadenie používané na meranie prietoku vody v ...
Horizontálny vodomer so špirálovým krídlom WPH: presnosť, odolnosť a účinnosť
16-Apr-2026 Čo sú to vlastné vertikálne vodomery? Vertikálne vodomery na mieru sú špecializované zariadenia používané na meranie prietoku vody vo vertikálnych potrubiach. Tieto mer...
Prispôsobenie vertikálnych vodomerov na mieru pre zvýšenú presnosť a efektivitu
09-Apr-2026 Úvod do vertikálnych vodomerov Vertikálne vodomery sú špecializované prístroje používané na meranie spotreby vody v obytných aj priemyselných prostrediach. Tieto merače...
Optimalizácia merania vody: Úloha vertikálnych vodomerov v moderných inštaláciách
02-Apr-2026Odborné znalosti
Univerzálnosť meracieho mechanizmu horizontálneho odnímateľného vodomeru DN400-600
Filozofia dizajnu pre DN400-600 Horizontálny odnímateľný vodomer sa zameriava na modularitu a štandardizáciu, čo umožňuje, aby merací mechanizmus fungoval konzistentne v rôznych veľkostiach a prevádzkových podmienkach. Ningbo Water Cube Instrument Technology Co., Ltd. vytvorila vnútorné prietokové kanály, rotorové systémy a magnetické spojovacie zostavy s presnými rozmerovými toleranciami, aby sa dosiahol jednotný výkon. Modulárny prístup umožňuje vytiahnuť, opraviť alebo vymeniť merací mechanizmus bez zmeny konfigurácie potrubia, čo znižuje čas údržby a prerušenie prevádzky. Tento univerzálny dizajn navyše zaisťuje, že rovnaký typ mechanizmu je možné použiť v rôznych meradlách v rozsahu DN400 až DN600, čím sa zjednodušuje správa zásob a znižuje sa počet požadovaných špecializovaných náhradných dielov. Komponenty rotora a registra sú starostlivo zarovnané, aby sa zachovala konzistentnosť kalibrácie, čím sa zabezpečí, že merania prietoku vody sú presné pri rôznych tlakoch a podmienkach prietoku. Dôrazom na štandardizáciu vo fáze návrhu spoločnosť Ningbo Water Cube Instrument Technology Co., Ltd. zaisťuje, že merače DN400-600 poskytujú spoľahlivé údaje a zároveň uľahčujú údržbu a efektivitu inštalácie na viacerých miestach a vo vodných systémoch.
Horizontálny odnímateľný vodomer DN400-600 využíva univerzálny merací mechanizmus, ktorý podporuje vymeniteľné komponenty, čo umožňuje efektívne riadenie zásob a zníženie prevádzkových nákladov. Spoločnosť Ningbo Water Cube Instrument Technology Co., Ltd. navrhla merací rotor, magnetickú spojku a moduly registrov, aby ich bolo možné použiť vo viacerých modeloch meračov. Tento dizajnový prístup umožňuje vodárenským spoločnostiam udržiavať menšie zásoby náhradných dielov a zároveň zabezpečiť okamžitú dostupnosť v prípade potreby údržby. Ak je potrebné vymeniť rotor alebo magnetickú spojku, štandardizované komponenty hladko pasujú bez potreby prispôsobenia, čím sa minimalizujú prestoje a zjednodušujú sa pracovné postupy technikov. Efektívnosť náhradných dielov dosiahnutá touto univerzálnosťou tiež znižuje potrebu dlhodobého skladovania viacerých jedinečných dielov a minimalizuje logistickú zložitosť mestských vodovodných systémov. Okrem toho štandardizovaný dizajn zlepšuje predvídateľnosť v plánoch údržby, umožňuje stratégie preventívnej výmeny dielov, predlžuje životnosť a zabezpečuje neprerušovanú prevádzku. Vymeniteľné komponenty meračov DN400-600 tiež znižujú požiadavky na školenie personálu údržby, keďže rovnaké servisné postupy platia pre viacero jednotiek, čím sa zlepšuje konzistentnosť a znižuje sa možnosť prevádzkových chýb. Tento prístup k štandardizácii komponentov je významnou črtou inžinierskej stratégie Ningbo Water Cube Instrument Technology Co., Ltd.
Univerzálny merací mechanizmus horizontálneho vymeniteľného vodomeru DN400-600 je navrhnutý tak, aby presne fungoval v rôznych podmienkach potrubia a prevádzky. Ningbo Water Cube Instrument Technology Co., Ltd. zabezpečuje, že merač pracuje spoľahlivo pri premenlivých tlakoch, prietokoch a konfiguráciách potrubí. Vnútorné meracie komponenty, vrátane rotora, obežného kolesa a magnetickej spojky, sú optimalizované pre minimálny odpor, čím sa znižuje strata tlaku pri zachovaní presnosti merania. Táto kompatibilita umožňuje inštaláciu rovnakého modelu merača do obecných vodovodov, priemyselných rozvodov a komerčných potrubí bez potreby dodatočných úprav. Univerzálny dizajn zjednodušuje plánovanie a nasadenie, pretože vodárenské spoločnosti sa môžu štandardizovať na jednom type merača pre viacero aplikácií. Zabezpečuje tiež konzistentnú kalibráciu naprieč inštaláciami, čím sa znižuje potreba úprav špecifických pre danú oblasť. Integráciou modulárneho a prispôsobiteľného meracieho mechanizmu umožňuje Ningbo Water Cube Instrument Technology Co., Ltd., aby merače DN400-600 udržiavali vysoký výkon bez ohľadu na odchýlky prostredia, prevádzkovú zložitosť alebo priemer potrubia, čo zvyšuje spoľahlivosť a spravovateľnosť vodovodných distribučných sietí.
Horizontálny odnímateľný vodomer DN400-600 poskytuje vynikajúcu efektivitu údržby vďaka univerzálnemu meraciemu mechanizmu a odnímateľnému dizajnu. Spoločnosť Ningbo Water Cube Instrument Technology Co., Ltd. vyvinula merač tak, aby bolo možné merací mechanizmus vybrať na kontrolu, kalibráciu alebo výmenu bez odpojenia potrubia. Tento modulárny prístup redukuje prestoje a umožňuje vodárenským spoločnostiam vykonávať preventívnu alebo nápravnú údržbu s minimálnym prerušením zásobovania vodou. Štandardizované komponenty ďalej zjednodušujú postupy údržby, pretože rovnaké diely a nástroje sa používajú na rôznych meracích prístrojoch, čím sa zvyšuje účinnosť a znižujú sa potenciálne chyby počas servisu. Odnímateľný mechanizmus umožňuje technikom rýchlo diagnostikovať a riešiť problémy, zatiaľ čo univerzálnosť dielov znižuje potrebu špecializovaného školenia. Konštrukcia merača tiež podporuje postupy prediktívnej údržby, čo umožňuje utilitám plánovať opravy na základe očakávaných modelov opotrebovania a nie reaktívneho zlyhania, čo predlžuje životnosť zariadenia. Prostredníctvom týchto konštrukčných prvkov poskytuje Ningbo Water Cube Instrument Technology Co., Ltd. riešenie, ktoré znižuje prevádzkové náklady a zabezpečuje nepretržité a presné meranie vo veľkých vodných sieťach.
Prevádzková spoľahlivosť horizontálneho vymeniteľného vodomeru DN400-600 je dosiahnutá prostredníctvom štandardizovaných komponentov a univerzálnych konštrukčných princípov. Ningbo Water Cube Instrument Technology Co., Ltd. zabezpečuje, že každý merací mechanizmus si zachováva konzistentnú kalibráciu a výkon v rôznych inštaláciách. Štandardizácia znižuje nezrovnalosti v nameraných údajoch a zabezpečuje presné monitorovanie spotreby vody a účtovanie v komunálnych a priemyselných aplikáciách. Univerzálny mechanizmus minimalizuje pravdepodobnosť prevádzkových porúch, pretože náhradné diely sú ľahko dostupné a kompatibilné s viacerými meracími prístrojmi. Presná konštrukcia rotorov, obežných kolies a magnetických spojok zaisťuje minimálne opotrebovanie, čím sa znižuje riziko zhoršenia výkonu v priebehu času. Okrem toho štandardizovaný dizajn umožňuje jednoduchšiu kontrolu kvality počas výroby a rutinných overovacích procesov, čím sa zabezpečí, že každý merač spĺňa prísne výkonnostné normy. Kombináciou univerzálnosti s robustnou konštrukciou Ningbo Water Cube Instrument Technology Co., Ltd. zvyšuje spoľahlivosť systémov zásobovania vodou a znižuje prevádzkové riziko.
Univerzálnosť meracieho mechanizmu horizontálneho odnímateľného vodomeru DN400-600 poskytuje významné dlhodobé výhody pre vodárenské spoločnosti. Spoločnosť Ningbo Water Cube Instrument Technology Co., Ltd. skonštruovala merač na zníženie nákladov na zásoby, zefektívnenie údržby a zabezpečenie konzistentného prevádzkového výkonu. Štandardizované komponenty a modulárny dizajn umožňujú utilitám efektívne škálovať infraštruktúru aplikovaním rovnakého mechanizmu vo viacerých inštaláciách bez prepracovania alebo dodatočných požiadaviek na školenie. Údržba sa stáva predvídateľnejšou a nákladovo efektívnejšou, zatiaľ čo dlhá životnosť vysokokvalitných komponentov znižuje frekvenciu výmeny. Univerzálny merací mechanizmus tiež zlepšuje spoľahlivosť systému, zabezpečuje presné monitorovanie a umožňuje efektívnejšie riadenie zdrojov. Integráciou univerzálnosti do základného dizajnu poskytuje Ningbo Water Cube Instrument Technology Co., Ltd. riešenie, ktoré podporuje efektívne a udržateľné stratégie hospodárenia s vodou a zároveň minimalizuje dlhodobé prevádzkové a kapitálové výdavky na vodohospodárske podniky.
-
